وحدة نقل الحرارة المدمجة
Heat Transfer Compact Unit

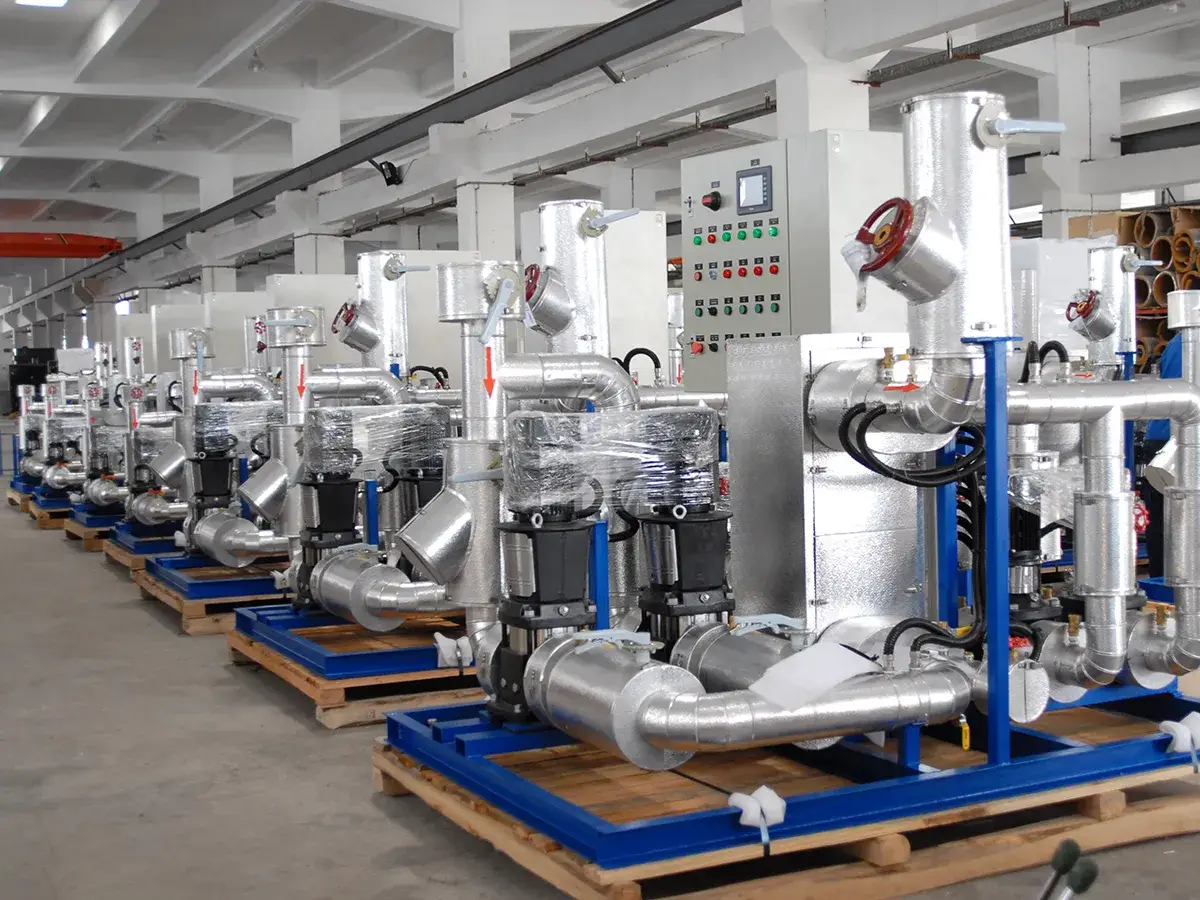

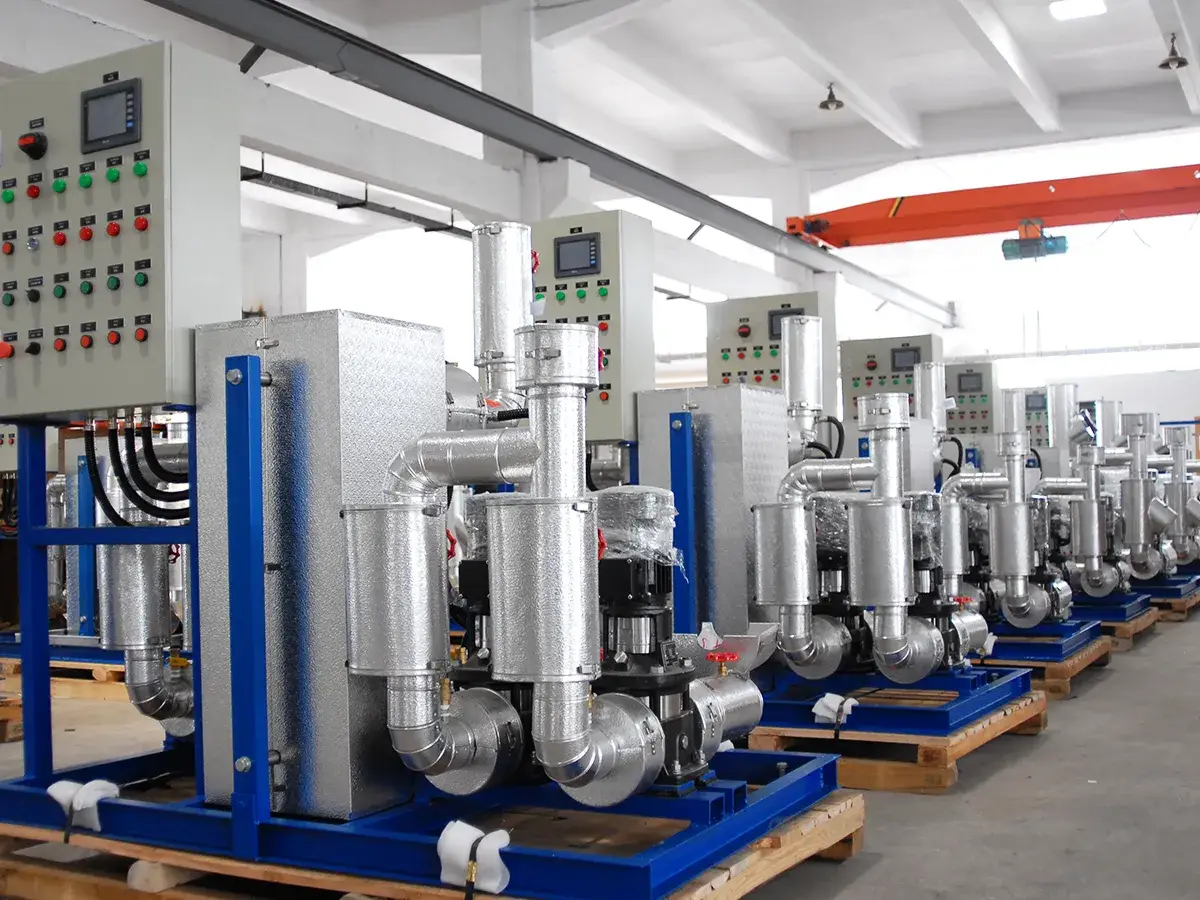

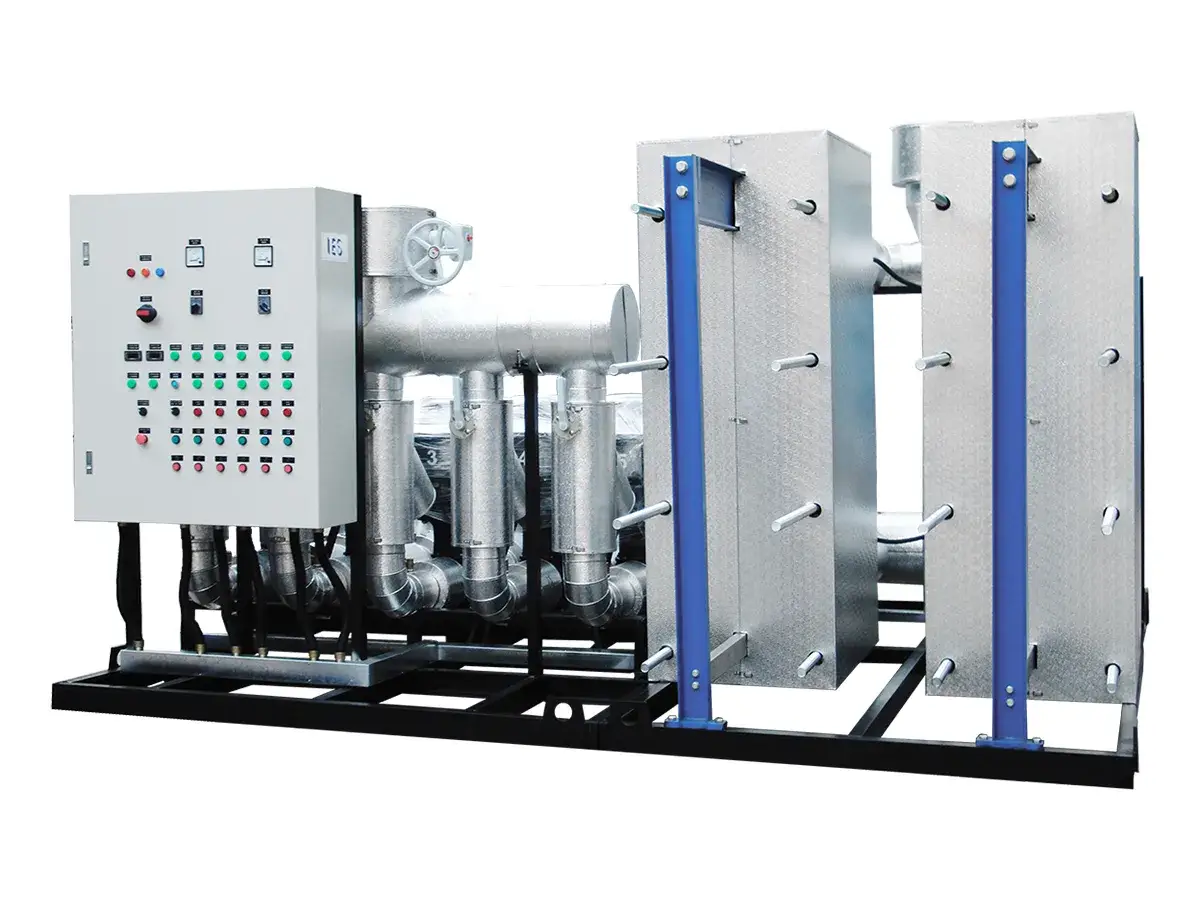

يتم تخصيص أنظمة التبادل الحراري المدمجة والمثبتة على قاعدة وفقًا لظروف الموقع والمتطلبات الفنية. تدمج كل وحدة المبادل الحراري، ومضخة التدوير، ونظام التحكم، ومكونات خطوط الأنابيب اللازمة ضمن وحدة متكاملة لتسهيل التركيب والتشغيل. يشتمل النظام على مبادل حراري صفائحي، ومضخة تدوير المياه الساخنة، ووحدة تحكم في درجة الحرارة، ومقياس للطاقة، وأنابيب معزولة مسبقًا ومكسوة بالألومنيوم، وصمام تحكم PID، ومصفاة، وصمام عدم رجوع، ووعاء ضغط هوائي، وصمام تنفيس أمان، وجهاز فصل عند ارتفاع درجة الحرارة، ووحدة تحكم منطقية قابلة للبرمجة (PLC). تدعم وحدة نقل الحرارة المدمجة ضغوط تشغيل تصل إلى 25 بار ودرجات حرارة تشغيل تصل إلى 180 درجة مئوية.
- تصميم مدمج: يقلل الهيكل المتكامل والمثبت على قاعدة من متطلبات مساحة التركيب. وبالمقارنة مع تركيب المكونات بشكل منفصل، يمكن للوحدة توفير ما يصل إلى 50% من المساحة المشغول.
- تكوين مخصص: يتم تكوين كل وحدة تبادل حراري وفقًا للمتطلبات المحددة لنظام المياه الساخنة، مع إمكانية الاختيار المرن للمكونات ووظائف التحكم.
- أداء موثوق: تخضع جميع المكونات الرئيسية للاختبارات وتتوافق مع المعايير الصناعية وقواعد الممارسة المعمول بها.
- مراقبة الطاقة: يوفر مقياس الطاقة المدمج بيانات التشغيل لمراقبة استهلاك الطاقة وتحليل كفاءة النظام.
- تشغيل مُحسّن: يتم حساب كل وحدة مدمجة وفقًا لظروف الطلب الفعلية على المياه الساخنة. ويتوافق تكوين النظام مع متطلبات التشغيل مع تجنب استهلاك الطاقة غير الضروري.
- إمكانية التحكم عن بُعد: تتيح وحدة التحكم المنطقية القابلة للبرمجة (PLC) ضبط درجة الحرارة ومعدل التدفق والضغط وفقًا لمتطلبات النظام. كما تتوفر وظائف المراقبة والتحكم عن بُعد لتحسين إدارة الطاقة.

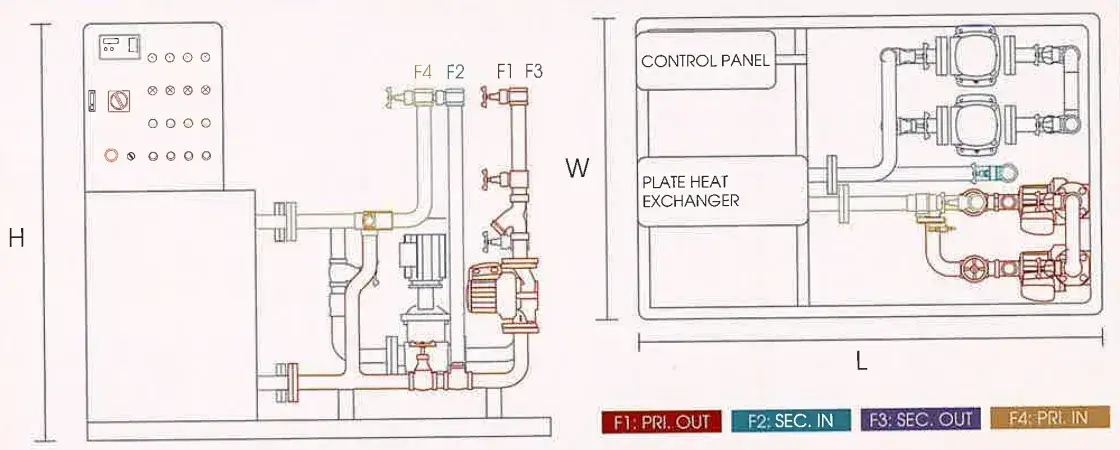

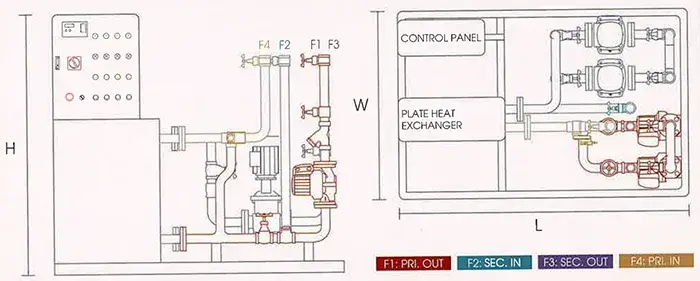

- F1: مخرج الجانب الابتدائي
- F2: مدخل الجانب الثانوي
- F3: مخرج الجانب الثانوي
- F4: مدخل الجانب الابتدائي
يوضح الجدول التالي المواصفات القياسية في ظل ظروف تشغيل 70–50 درجة مئوية / 15–60 درجة مئوية.
| السعة (كيلوواط) | مقاس التوصيل (مم) مقاس الوصلة | الأبعاد (مم) | الوزن (كجم) | |||
| الجانب الابتدائي F1/F4 | الجانب الثانوي F2/F3 | L | W | H | ||
| 200 | 32 | 32 | 1400 | 750 | 1500 | 250 |
| 400 | 50 | 40 | 1400 | 800 | 1500 | 400 |
| 800 | 80 | 50 | 1600 | 1000 | 1500 | 750 |
| 1200 | 100 | 65 | 1600 | 1000 | 1600 | 850 |
| 1500 | 100 | 80 | 1800 | 1200 | 1600 | 900 |
| 2000 | 100 | 80 | 1800 | 1200 | 1600 | 1200 |
| 2500 | 150 | 100 | 2000 | 1400 | 1800 | 1500 |
| 3000 | 150 | 100 | 2000 | 1400 | 1800 | 1800 |
| 4000 | 200 | 150 | 2200 | 1600 | 1800 | 2100 |
| 5000 | 200 | 150 | 3000 | 2200 | 2000 | 2400 |
-

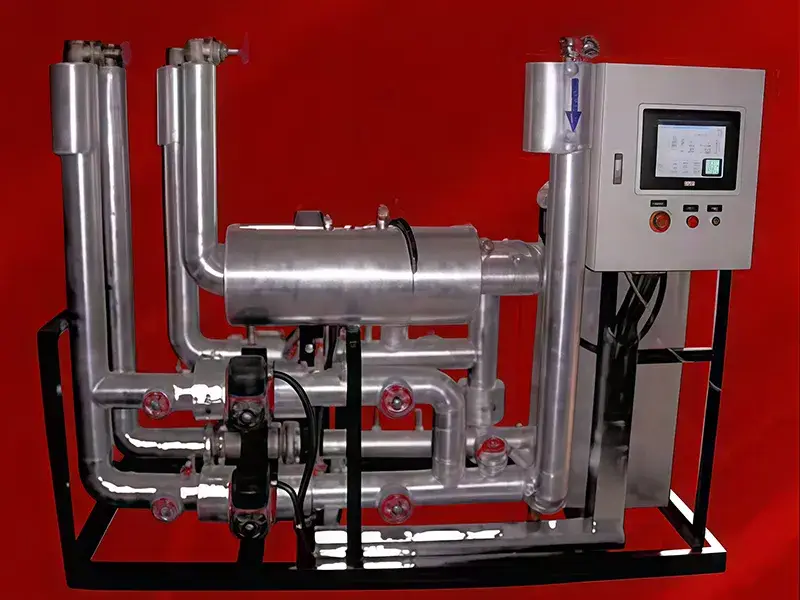

التسخين المباشريدمج نظام الإمداد المباشر بالمياه الساخنة معدات تعتمد على الطاقة المتجددة وذات كفاءة عالية في استهلاك الطاقة، بما في ذلك ألواح الطاقة الشمسية، والمضخات الحرارية، ووحدات نقل الحرارة المدمجة المزودة بمبادلات حرارية صفائحية عالية الكفاءة. تحافظ الدائرة الابتدائية على درجة حرارة المياه الساخنة عند 70 درجة مئوية. توفر ألواح تجميع الطاقة الشمسية مصدر الحرارة الأولي، بينما توفر المضخات الحرارية ومبادلات السعة التخزينية الكهربائية للمياه الساخنة تسخينًا إضافيًا ودعمًا احتياطيًا عند الحاجة. تستقبل الدائرة الثانوية المياه الباردة عند درجة حرارة 15 درجة مئوية وتمر عبر وحدة نقل الحرارة المدمجة منIES، حيث يتم تسخينها إلى 60–65 درجة مئوية لتوفير الإمداد المركزي بالمياه الساخنة.
-

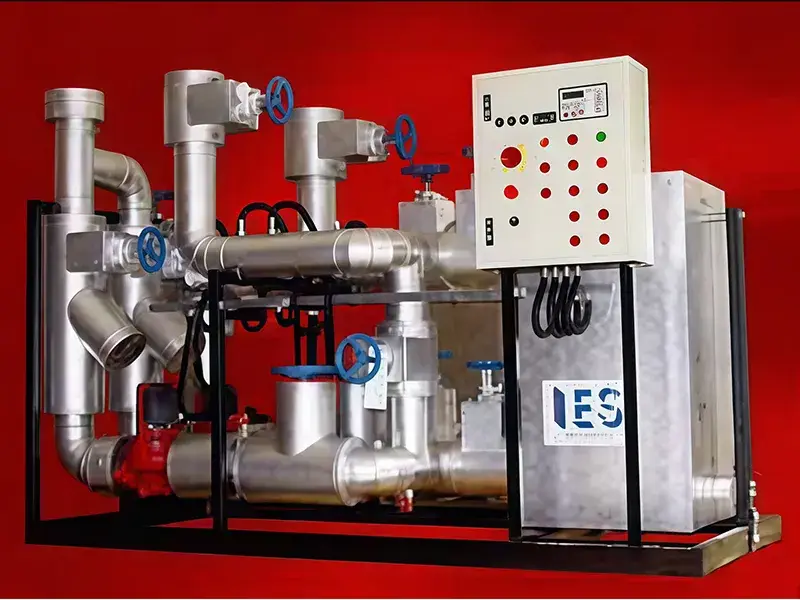

التسخين غير المباشريستخدم نظام الإمداد غير المباشر بالمياه الساخنة عملية تسخين على مرحلتين. في المرحلة الأولى، تدخل المياه الباردة إلى وحدة نقل الحرارة المدمجة للتسخين المسبق من IES، ويتم تسخينها من 15 درجة مئوية إلى 43 درجة مئوية من خلال مبرد استعادة الحرارة لنظام تكييف الهواء. ثم تدخل المياه المسخنة مسبقًا إلى وحدة نقل الحرارة المدمجة للتسخين المعزز من IES، حيث تعمل غلاية مياه ساخنة تكثيفية عالية الكفاءة على رفع درجة الحرارة إلى 60–65 درجة مئوية. يتم تخزين المياه المسخنة في خزان الماء الساخن قبل توزيعها عبر نظام المياه الساخنة المركزي
-

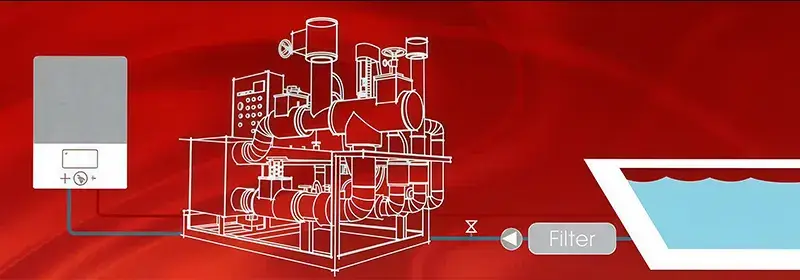

تدفئة حمامات السباحةتُعد وحدات المبادلات الحرارية المتكاملة مناسبة لأنظمة تدفئة وتبريد حمامات السباحة. يقوم نظام التبادل الحراري المتكامل بمراقبة درجة حرارة مياه المسبح وتنظيمها باستمرار للحفاظ على ظروف مريحة على مدار العام لكل من حمامات السباحة الداخلية والخارجية.
-

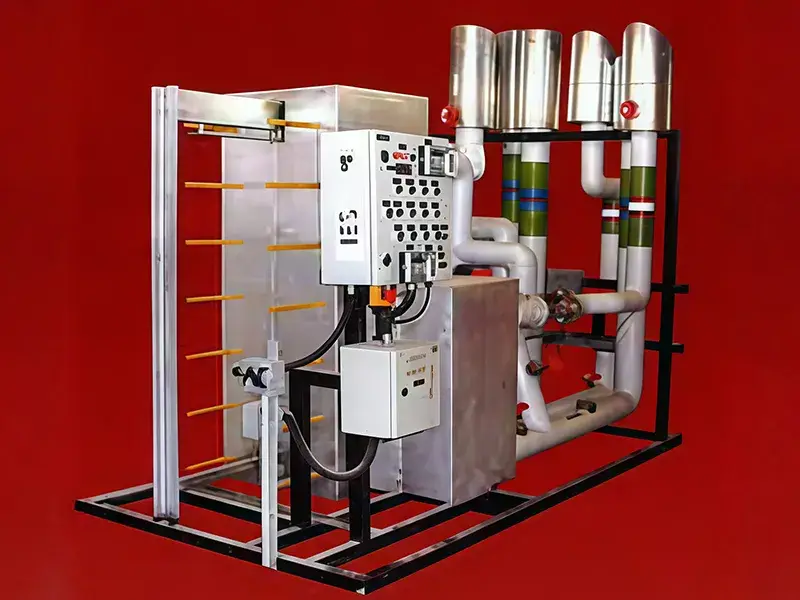

تدفئة الاماكنغالبًا ما تتطلب المباني التجارية والمستشفيات والفنادق أنظمة تدفئة للحفاظ على درجات حرارة داخلية مريحة. يمكن تكوين المبادل الحراري الصفائحي المدمج لدينا لتطبيقات تدفئة المساحات باستخدام مصادر حرارية مثل الغلايات والمضخات الحرارية ومبردات استعادة الحرارة. ينقل المبادل الحراري الصفائحي المدمج الحرارة بين دوائر منفصلة للموائع من خلال التسخين غير المباشر، مما يوفر اتصالًا فعالًا بين مصدر الحرارة ونظام التدفئة.
-
التبريد المركزي
تُعد وحدات التبريد المركزي المدمجة مناسبة للمباني المكتبية والمصانع والمستشفيات والمباني الشاهقة. يستخدم النظام المتكامل مبادلات حرارية صفائحية عالية الكفاءة مزودة بوظائف تحكم متغيرة لتتناسب مع متطلبات التبريد وتحسين تشغيل النظام.
